F 单件式低压广角扇形喷嘴
  • F-LORRIC-Kinspray-flat-fan-Humidifying-PCB-Wet-processing-Display-Panel-Wet-Processing-High-pressure-cleaning-Dust-and-powder-washing-Steel-cooling-Spray-Nozzle_1-v1-1
  • F-2_LORRIC-Kinspray-flat-fan-Humidifying-PCB-Wet-processing-Display-Panel-Wet-Processing-High-pressure-cleaning-Dust-and-powder-washing-Steel-cooling-Spray-Nozzle-v1-1
  • F-3_LORRIC-Kinspray-flat-fan-Humidifying-PCB-Wet-processing-Display-Panel-Wet-Processing-High-pressure-cleaning-Dust-and-powder-washing-Steel-cooling-Spray-Nozzle-v1-1
  • F-4_LORRIC-Kinspray-flat-fan-Humidifying-PCB-Wet-processing-Display-Panel-Wet-Processing-High-pressure-cleaning-Dust-and-powder-washing-Steel-cooling-Spray-Nozzle-v1-1
  • F-5_LORRIC-Kinspray-flat-fan-Humidifying-PCB-Wet-processing-Display-Panel-Wet-Processing-High-pressure-cleaning-Dust-and-powder-washing-Steel-cooling-Spray-Nozzle-v1-1

F 单件式低压广角扇形喷嘴

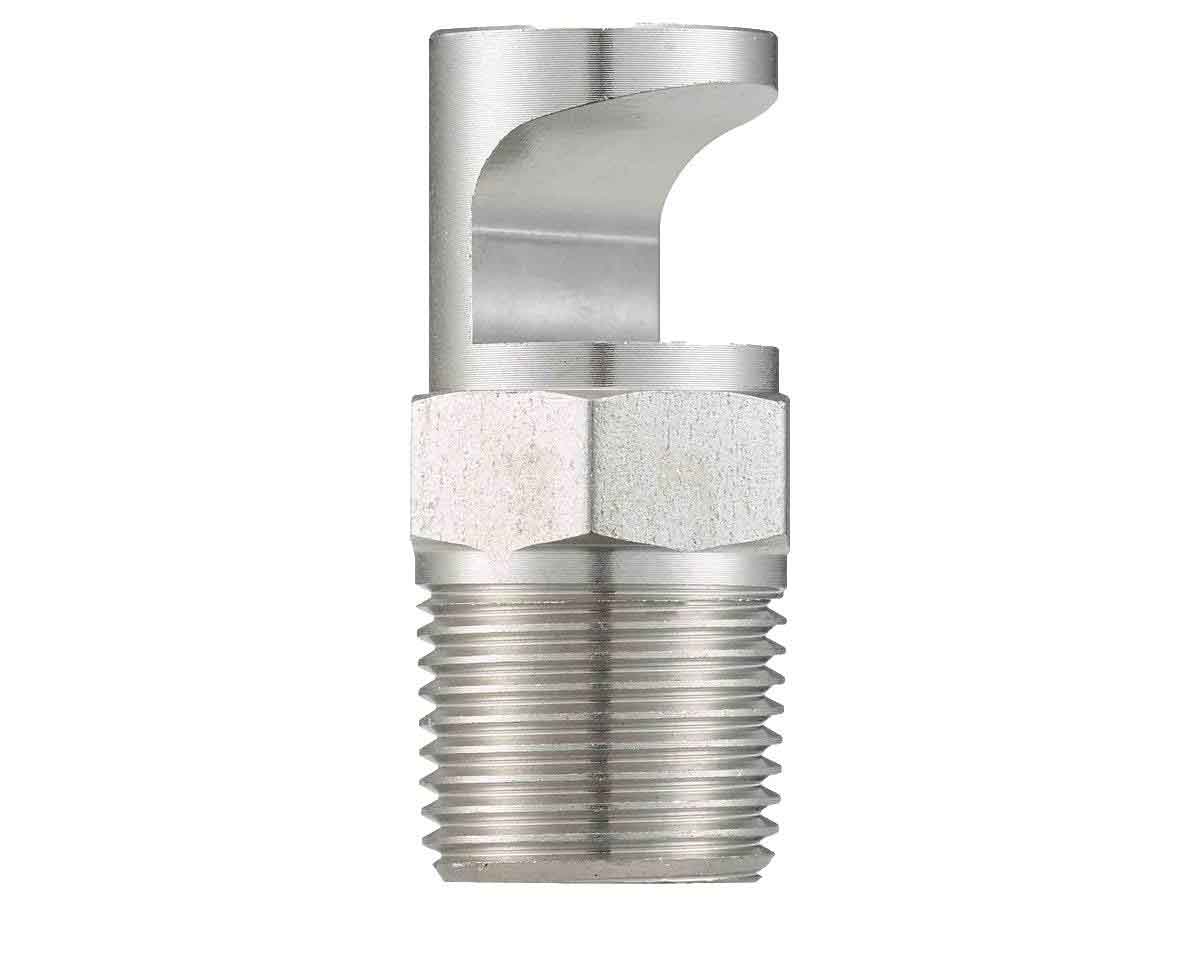

金属低压大角度水幕清洗扇形喷嘴,在1.5Kg/cm2压力下，即可产生75°角的覆盖面积。喷孔外的反射面喷雾转角设计，提升异物通过能力，有效避免阻塞。适用清洗、消防防火、防尘、防臭等应用。

品牌： LORRIC
喷形： 扇形
流体： 单流体
材质： SS303, SS316, 黄铜
牙规： BSPT, NPT
牙口尺寸： 1/8", 1/4", 3/8"

型录

立即询价

水幕型喷嘴（低压广角扇形喷嘴）

水幕型喷嘴（低压广角扇形喷嘴）的喷雾形状是水平方向扩展的的薄水膜，看起来像一面透明的水墙。水幕型喷雾能在特定的区域内形成一个广泛而均匀的覆盖范围，适合应用于防火、防尘、防臭、消泡以及需要均匀喷洒的场合。

水幕型喷嘴（低压广角扇形喷嘴）
扇形喷嘴喷型

扇形喷嘴喷型

单流体扇形喷嘴，水从喷水口喷出来的喷雾形状（Spray Pattern）如扇子，因此称为扇型。覆盖形状（Coverage Pattern） 上往下看喷洒标的后形成形状为单线状两侧渐缩 (tapered edge)。
了解更多：喷嘴喷雾形状

钟形流场分布

喷雾量在喷射范围的中间部分最大，两边逐渐减少，形成钟型分布曲线，适合需要集中冲击力的应用，如清洗表面污垢。如果希望均匀喷洒，安装喷嘴时，可以缩短喷嘴的间距，也就是让两颗喷嘴喷洒的覆盖范围重叠，改善覆盖不足情况。
了解更多：喷嘴流量分布

钟形流场分布
多种流量可供选择

多种流量可供选择

扇型喷嘴提供多种流量范围，以标准设计压力1.5Kg/cm²为例，最小规格流量0.28Lpm，最大流量11.20 Lpm。（其他流量需求请参考“规格表”，或直接与我司联系）。
了解更多：喷嘴压力、孔径与流量

75°角喷洒

以喷嘴轴心为基准，喷洒呈75°角，请确认使用环境能安装利用。

75°角喷洒
多种角度供选择

多种角度供选择

扇型喷嘴角度可由145°~160°，低压广角喷嘴即便在1.5kg/cm² 相对低压力下，仍可产生大角度的覆盖面积，较标准扇型3kg/cm² 的操作压力更小，更适合在低压工作环境中工作。

单件式设计

此单件式产品可直接锁附于管路。喷嘴因使用时间和环境影响，需定期保养或更换。另提供多件式快拆喷嘴，省时维修。

单件式设计

多种材质可供选择

  • SS303 (不锈钢)
  • SS316 (不锈钢)
  • BRASS (黄铜)
多种材质可供选择

关于公差

流量公差

流量公差

流量公差为标准流量正负10%

角度公差

角度公差

角度公差为标准角度的正负10度

我们对材质的三大保证

金属
金属

我们使用整块锻造棒材，以车削方式，制成刚硬耐用的金属产品

塑料
塑料

我们保证绝不使用回收材料，以维持塑料产品的高品质与高表现

高品质保证
高品质保证

所有材料均向全球一级供应商采购，各材料均附上材证证明高品质

请依照一下资讯订购您所需喷嘴产品

  • 请依照您的需求，根据下面的选型规则，挑选适合您的喷嘴，包括：
    • 适合您需求的喷嘴管径(牙口)尺寸与规格。
    • 适合您需求的喷嘴流量，即按照您需求所希望每只喷嘴的喷洒流量，请参照以下「流量、角度对照表」。
    • 适合您需求的喷嘴角度，即按照您需求所希望每只喷嘴的喷洒复盖面积，请参照以下「流量、角度对照表」。
    • 适合您需求的喷嘴材质，不同的应用环境有不同的材质要求，请按您的使用环境挑选适合的喷嘴材质。
  • 规格范例：1/4” BSPT F 0.5 SS303，以下为各数字所对应的选项与意涵。
单位
选择
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1/8" 1/4" 0.5
kgf/cm²		 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 2.5
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²
- 0.5 V
0.16 0.19 0.23 0.28 0.32 0.36 0.40 0.46 0.56
- 0.75 V
0.24 0.29 0.34 0.42 0.48 0.54 0.59 0.69 0.84
145° 1.0 V
0.32 0.38 0.46 0.56 0.65 0.72 0.79 0.91 1.12
- 1.25 V
0.40 0.48 0.57 0.70 0.81 0.90 0.99 1.14 1.40
- 1.5 V
0.48 0.57 0.69 0.84 0.97 1.08 1.19 1.37 1.68
160° 1.75 V
0.57 0.67 0.80 0.98 1.13 1.27 1.39 1.60 1.96
- 2.0 V
 V
 0.65 0.77 0.91 1.12 1.29 1.45 1.58 1.83 2.24
- 2.5 V
 V
 0.81 0.96 1.14 1.40 1.62 1.81 1.98 2.29 2.80
145° 3.0 V
 V
 0.97 1.15 1.37 1.68 1.94 2.17 2.38 2.74 3.36
- 4.0 V
 V
 1.29 1.53 1.83 2.24 2.59 2.89 3.17 3.66 4.48
- 5.0 V
 V
 1.62 1.91 2.29 2.80 3.23 3.61 3.96 4.57 5.60
- 6.0 V
 V
 1.94 2.30 2.74 3.36 3.88 4.34 4.75 5.49 6.72
- 7.0 V
 V
 2.26 2.68 3.20 3.92 4.53 5.06 5.54 6.40 7.84
- 7.5 V
 V
 2.42 2.87 3.43 4.20 4.85 5.42 5.94 6.86 8.40
- 8.0 V
 V
 2.59 3.06 3.66 4.48 5.17 5.78 6.34 7.32 8.96
- 9.0 V
 V
 2.91 3.44 4.12 5.04 5.82 6.51 7.13 8.23 10.08
- 10 V
 V
 3.23 3.83 4.57 5.60 6.47 7.23 7.92 9.14 11.20
- 12.5 V
 V
 4.04 4.78 5.72 7.00 8.08 9.04 9.90 11.43 14.00
- 15 V
 V
 4.85 5.74 6.86 8.40 9.70 10.84 11.88 13.72 16.80
- 20 V V
 6.47 7.65 9.14 11.20 12.93 14.46 15.84 18.29 22.40
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1/8" 1/4" 0.05
MPa		 0.07
MPa		 0.1
MPa 		0.15
MPa		 0.2
MPa
 0.25
MPa		 0.3
MPa		 0.4
MPa		 0.6
MPa
- 0.5 V
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
145° 1.0 V
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V
0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
160° 1.75 V
0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
145° 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
- 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
- 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
- 20 V V
 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1/8" 1/4" 0.5
bar
 0.7
bar		 1.0
bar 		1.5
bar		 2.0
bar 		2.5
bar		 3.0
bar		 4.0
bar		 6.0
bar
- 0.5 V
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
145° 1.0 V
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V
0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
160° 1.75 V
0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
145° 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
- 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
- 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
-
 20 V V
 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1/8" 1/4" 7
psi		 10
psi		 15
psi 		21
psi		 30
psi 		40
psi		 50
psi		 70
psi		 90
psi
- 0.5 V
0.04 0.05 0.06 0.07 0.09 0.10 0.11 0.13 0.15
- 0.75 V
0.06 0.08 0.09 0.11 0.13 0.15 0.17 0.20 0.23
145° 1.0 V
0.08 0.10 0.12 0.15 0.18 0.20 0.23 0.27 0.30
- 1.25 V
0.11 0.13 0.16 0.18 0.22 0.25 0.28 0.33 0.38
- 1.5 V
0.13 0.15 0.19 0.22 0.26 0.30 0.34 0.40 0.46
160° 1.75 V
0.15 0.18 0.22 0.26 0.31 0.35 0.40 0.47 0.53
- 2.0 V
 V
 0.17 0.20 0.25 0.29 0.35 0.41 0.45 0.54 0.61
- 2.5 V
 V
 0.21 0.25 0.31 0.37 0.44 0.51 0.57 0.67 0.76
145° 3.0 V
 V
 0.25 0.30 0.37 0.44 0.53 0.61 0.68 0.80 0.91
- 4.0 V
 V
 0.34 0.41 0.50 0.59 0.70 0.81 0.91 1.07 1.22
- 5.0 V
 V
 0.42 0.51 0.62 0.73 0.88 1.01 1.13 1.34 1.52
- 6.0 V
 V
 0.51 0.61 0.74 0.88 1.05 1.22 1.36 1.61 1.82
- 7.0 V
 V
 0.59 0.71 0.87 1.03 1.23 1.42 1.59 1.88 2.13
- 7.5 V
 V
 0.64 0.76 0.93 1.10 1.32 1.52 1.70 2.01 2.28
- 8.0 V
 V
 0.68 0.81 0.99 1.17 1.40 1.62 1.81 2.14 2.43
- 9.0 V
 V
 0.76 0.91 1.12 1.32 1.58 1.82 2.04 2.41 2.73
- 10 V
 V
 0.85 1.01 1.24 1.47 1.75 2.03 2.26 2.68 3.04
- 12.5 V
 V
 1.06 1.27 1.55 1.83 2.19 2.53 2.83 3.35 3.80
- 15 V
 V
 1.27 1.52 1.86 2.20 2.63 3.04 3.40 4.02 4.56
-
 20 V V
 1.69 2.03 2.48 2.94 3.51 4.05 4.53 5.36 6.08
  • 标准压力：红字标明。
  • 若您是使用手持式装置，为了方便使用，我们只会显示3种压力下的对应流量，如果需要更多不同压力下的流量资料，请使用电脑浏览本网站。
  • 由于产品规格繁多，产品以工厂现有生产规格为主，如需确认某规格是否仍有生产，请与我们联繫。
  • 为给予顾客品质保证，本公司产品出货皆须经过 ISO 品管流程，无法隔日交货，交期将另行通知。此外，亦不提供工厂现场取货服务。如有任何疑问或需求，请联繫我们的业务人员。感谢您的配合。

相关产业

{系统产生相关产业}
  • 清洗：输送带、薄膜、铜薄、造纸、玻璃板、各式板材、滤网、粉尘碎石、工具机清洗等。
  • 冷却：输送带、桶槽、机械装置、金属、屋顶等。
  • 散佈：润湿、化学药品（蚀刻液、润滑液、防 虫液等）、水幕（防火、防尘、防臭等）。

尺寸

牙规(BSPT) 尺寸(mm) 重量(g)
A B C SS303 SS316 Brass
1/8"外牙 10 15 23 7.4 9.2
 12.2
1/4"外牙 14 17 28 23.8 20.4 21.8
3/8"外牙 17 24 39 42.8 43 47

安装

简单两步骤! 轻松搞定喷嘴安装!

步骤一
步骤一

在管路上攻牙，攻牙尺寸需喷嘴螺纹规格相同


步骤二
步骤二

如有防漏需求，请在喷嘴螺纹缠上铁氟龙止洩带后，以顺时针方向将喷嘴锁附管上

步骤三
步骤三

完成安装




找不到您需要的喷嘴吗

找不到您需要的喷嘴吗

LORRIC 超过30年的喷嘴开发製造经验，与丰富的客户现场经验，让我们来协助开发最适合您的产品！

按你的需求场景客製化喷嘴

LORRIC 按照您使用场景，可协助您客製化「流量」、「角度」、「流量分佈」、「冲击力」、「极细喷雾颗粒」等需求，请来电与LORRIC业务联繫以了解更多。

客製化「流量」
客製化「流量」

在固定压力下，喷嘴在一定时间内所喷出的液体或气体的体积

客製化「角度」
客製化「角度」

气体或液体在离开喷嘴的喷口后, 在附近所呈现的角度。

客製化「流量分布」
客製化「流量分布」

指液体喷洒在表面上所形成喷雾颗粒的分佈状态。

CFD流体模拟软体

CFD流体模拟软体

LORRIC备有Ansys Fluent的流体动力学模拟软体(CFD)，能协助模拟客製化产品的相关物理表现。



喷嘴客製流程

  • LORRIC将依照标准作业流程为您提供喷嘴客製服务。
  • 注意事项
    • 有最小量限制
    • 限定通路贩售须双方议定
