管外夹式超音波流量计
管外夹式超音波流量计透过夹在管路两侧的传感器进行测量，安装时无需切割管道或中断流体流动，适用于不便停机的情境。非侵入式测量适合无污染测量的需求，如半导体制程中的超纯水、PCB制程中的化学液体、水处理中的废水等，具高线性度，能够在低流量和高流量条件下提供一致的测量准确度。
ToF (Time of Flight) 超音波流量計測量原理
透过流量计算公式：流量 = 管截面积 × 流速，在已知管截面积情况下，FU-ES超音波流量计内建的EchoSense技术，利用飞时测距ToF (Time of Flight) 原理计算顺流与逆流的时间差，从而准确计算出流量。
如图所示，讯号在顺流方向（A到B）传递速度较快，在逆流方向（B到A）传递速度较慢，时间差可用来推算流量。
了解更多：流量计算公式
适用多种流体、管材、管径
EchoSense超音波流量计，适用各种流体，举凡常见的水、油，甚至各种化学品都适用；配管材质适用范围广泛，不鏽钢、PVC，其他甚至PP、PVDF等均适用；配管管规从1/2吋到3吋的配管，运用范围极为广泛。
再也不需要涂抹超音波膏省时省成本
EchoSense 超音波流量计本体底部「超音波耦合垫片」设计，取代传统以超音波膏为耦合介质作法，使用者不再需要持续补充超音波膏，也毋需常备。正常使用下，超音波耦合垫片长期免替换，此设计将可为使用者节约成本，并减少人力运用。
一键完成所有设定
无论管材质、管内外径、管厚度、液体声速、探头距离、探头安装，EchoSense技术一键搞定，免除複杂恼人的安装与设定流程。
自动感测管路管规，直接设定省麻烦
「EchoSense」技术在安装完成同时，可直接感知所使用管线之管规 (如：台规、日规、美规等)，毋需另行设定。
量测精度
LORRIC独家开发演算法，将产品精度维持在高标准，获得德国TrigasFI认证，参照检测图表，FU-ES量测精度在全量程(F.S.)的10%至100%时，量测精度介于±3.0% OR，；而全量程(F.S.）的0%至10%时，量测精度则介于±0.3% F.S.。以DN25管为例，FU-ES量程为3-300LPM，如果读数为100LPM时（读数在量程10%-100%间），则量测误差则为103到97间（100±3.0%）。如果读数为20Lpm时（读数在量程0%-10%间），则量测误差在20.09到19.91间（300*0.03%）。

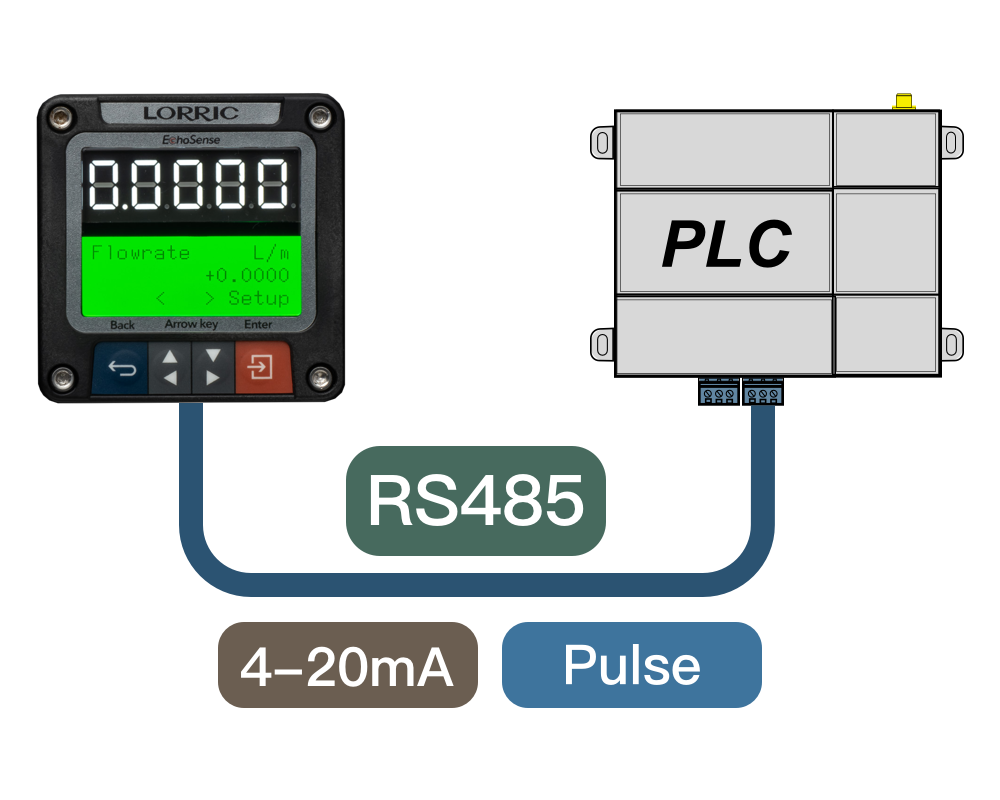

内建RS485等三种多元通讯模式
支援三種通訊模式：16位元自帶電 4-20mA 類比輸出、Modbus RTU RS485、及兼容 NPN/PNP 的二線式光耦開關訊號。內建的通訊模式無需額外添購模組，為客戶提供產品便利性以及節省成本。
智能环境感测,即时侦测问题
超音波流量计配备独立感测器,专为自动环境感测而设计,将精准度提升至全新层次。此功能可持续监测关键变数,如流体声速变化、管道未满管或流体杂质等。透过即时侦测潜在问题,能有效降低停机风险,防止测量误差,确保系统稳定运行。体验智慧流量测量技术,让设备自适应环境,带来更可靠的数据与效能。
LCD/LED双荧幕轻松掌握流量与设备现况
- 高亮度LED大萤幕：远距离轻松读取远流量数字。
- LCD萤幕背光三色警示大灯号：可视化管理流量计正常操作与异常情况
可垂直安装及水平安装
EchoSense超音波流量计荧幕采正方形设计，配合不同使用场景可以垂直安装与水平安装，不同角度安装时，仅需拆卸荧幕四边螺丝将荧幕旋转90度后重新故锁，荧幕显示即可轻松转向。
工程塑料机壳让流量计更具耐化学性
FU-ES的机身外部采用高强度工程塑料，如Nylon、PPS和PEEK等，内部结构则辅以304不锈钢提供强大的结构刚性，同时兼顾了产品耐化性能和产品耐用度。
获得德国iF设计奖殊荣
LORRIC與CRE8設計團隊合作開發的EchoSense超音波流量計 榮獲了德國的iF Design Award 2024年設計獎的殊榮，象徵LORRIC產品在創新性、功能性、美學、使用者經驗(UX)、使用者介面(UI)與永續價值上，獲得了全球設計領域的認可。
|
FU-ES015 |
FU-ES020 |
FU-ES025 |
FU-ES032 |
FU-ES040 |
FU-ES050 |
FU-ES065 |
FU-ES075 |
| 安装方式 |
管外夹式 (夹钳式) |
| 适⽤管外径 |
| mm |
20-22 |
25-27.2 |
32-34 |
38-42.16 |
48-50 |
60-63 |
73-76.3 |
88.9-90 |
| inch |
0.79-0.87 |
0.98-1.07 |
1.26-1.34 |
1.5-1.66 |
1.89-1.97 |
2.36-2.48 |
2.87-3 |
3.5-3.54 |
| 适⽤配管材质 |
金属管*、塑料管 (UPVC、PPH、PVDF、PFA、PTFE) |
| 适⽤流体 |
各种液体 (不可含⼤量杂质或气泡) |
| 适⽤流体温度 |
0 ~ 85°C (配管表面无结冰) |
| 流速范围** |
推荐使⽤在 ±0.3 到 6.0 m/s， 可量测 ±0.1 到 8m/s |
| 流量范围 |
| LPM |
1.5-96 |
2-160 |
3-240 |
5-376 |
8-616 |
13-1056 |
22-1336 |
30-1496 |
| GPM |
0.4-25.36 |
0.53-42.26 |
0.79-63.40 |
1.32-99.33 |
2.11-162.73 |
3.43-278.97 |
5.81-352.94 |
7.93-395.2 |
| 语⾔ |
英文、繁简中 (其它可订制) |
| 单位 |
公制 - 米、立方米、公升 / 时间 - 秒、分钟、小时、天 / 英制 - 呎、立方呎、UK gallon、US gallon |
| 显⽰方式 |
双荧幕显示：5位数 LED + 3色背光 3行16字元 LCD |
| 显⽰更新周期 |
0.5s, 1s |
| 测量精度 |
10% 至 100% of F.S. 时 ±3.0% OR
0% 至 10% of F.S. 时 ± 0.3% FS*** |
| 显⽰解析度 |
最大解析度0.0001 (最精细) |
| 供电需求 |
DC 12V to 36V |
| 电源I/O连接器 |
M12 8 针连接器 (附2公尺长讯号线) |
| 输入/输出 |
类比输出自带电 16位元 4-20mA / Modbus RTU RS485 / 二线式光耦开关讯号 |
| 消耗电流 |
200mA@12V 开机稳定工作时（不计入通讯电流） |
| 保护电路 |
电源反接保护、电源突波保护 |
| 防水等级 |
IP66**** |
| 环境温度 |
-10 ~ 60°C (不结冰) |
| 相对湿度 |
35~ 85%RH (无凝结) |
| 材质 |
PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA |
| 认证 |
FCC、CE、RoHs、UL***** |
重量 (g)
|
770
|
770
|
785 |
800 |
1390 |
1540 |
1580 |
1650 |
＊铜管请注意外径尺寸，请参考下方对照表
＊＊流量范围的上下限是以 20°C 清水、PVC 管为基准计算。
＊＊＊测量精度在受控的实验室环境中进行，在该环境中，管道和流体条件已设定，并在进行 25°C 环境温度测试前，对仪器进行零点校准。须留意统计结果是在此条件下取得，实际使用时，精度可能会有差异。
＊＊＊＊旋转荧幕时，若松开周围螺丝，可能会影响 IP66 防水等级。
＊＊＊＊＊如需 UL 认证版本，订购时请务必注明。此版本为专案制作并具可追溯识别，型号与标准版不同，配线接头仅提供直接头。
安装在铜管时请特别注意管外径
| 型号 |
FU-ES 015 |
FU-ES 015 |
FU-ES 020附改良夹具
|
FU-ES 025 |
FU-ES 032 |
FU-ES 040不含矽胶片
|
FU-ES 050
不含矽胶片 |
FU-ES 065
不含矽胶片 |
| 适用管外径 mm |
19.05 |
22.23 |
28.58 |
34.93 |
41.28 |
53.98 |
66.68 |
79.38 |
| 建议型号 |
FU-ES015
(铜 19.05mm) |
FU-ES015
(铜 22.23mm) |
FU-ES020
(铜 28.58mm) |
FU-ES025
(铜 34.93mm) |
FU-ES032
(铜 41.28mm) |
FU-ES040
(铜 53.98mm) |
FU-ES050
(铜 66.68mm) |
FU-ES065
(铜 79.38mm) |
＊请注意，铜管无法使用 Z02 自动侦测管规功能，需手动输入。
尺寸
| 型號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
| FU-ES015 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
120.53 |
155 |
105 |
| FU-ES020 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
124.02 |
155 |
105 |
| FU-ES025 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
133.52 |
155 |
105 |
| FU-ES032 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
143.02 |
155 |
105 |
| 型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
| FU-ES040 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
120.53 |
155 |
105 |
| FU-ES050 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
124.02 |
155 |
105 |
| FU-ES065 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
133.52 |
155 |
105 |
| FU-ES075 |
169.85 |
64 |
79 |
64 |
22 |
54 |
22 |
25 |
20 |
143.02 |
155 |
105 |
请参考订购范例下订
相关产业
半导体业
流量计监测化学液体，纯水处理液体供应量的监控；喷嘴控制化学液体与纯水的喷洒，确保制程纯净度与稳定性。
PCB印刷电路板
流量计在电镀、显影、蚀刻等湿制程，用以测量化学药剂用量；喷嘴在电镀液涂布与水洗，湿制程显影、蚀刻制程精确喷洒化学药剂
废水处理
流量计进水监测及排水监控，确保水流量，提高处理效率与准确性；喷嘴在废水处理过程中有效喷洒化学剂，提高污水处理效率与环保标准达成。
纯水产业
流量计在纯水制程各个阶段监控用水量以掌控制程效率；喷嘴在纯水制程中优化水流喷洒，确保水质净化效率，并节省处理成本。
洗车产业
流量计控制水流确保清洁效率、降低水资源浪费，实现环保节能目标；喷嘴在洗车过程中均匀分布水流，提升清洗效果，同时降低水耗。
空调系统
流量计监测和控制冷却水与热水流量、监控冰水机能源使用率；喷嘴在冷却水与热水系统中平衡水流，提高系统效能与能源使用效率。
钢铁产业
流量计监控冷却水与气体流量，确保金属处理的准确性和能效最佳化；喷嘴在电镀过程中精确控制化学液体的喷洒，确保镀层均匀与品质稳定。
