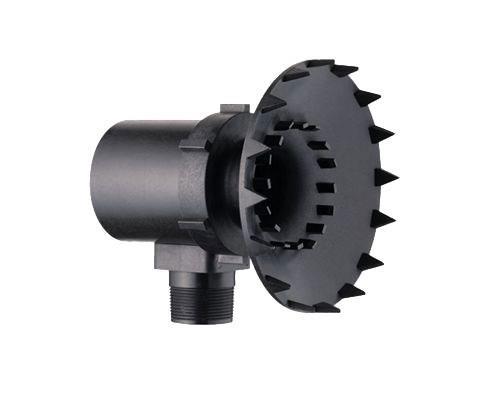

ST 专利冷却水塔用空心圆锥喷嘴

塑胶, 空心圆锥, 废气处理, 单流体喷嘴
应用于
废气处理

下载单页目录

产品特色

  • 此为单流体喷嘴，喷洒型式为空心圆锥型，喷雾形状为圆形（Circular Impact）。

  • 利用喷口外部鲨鱼齿结构，反射造出喷雾形状，喷嘴流道无复杂结构，有效避免异物阻塞，最小异物通过径达40 m/m

  • 两件式结构，分为喷嘴与底座两部分，方便维护保养及安装更换。

  • 最低操作压力可降低0.05Kg/cm²

  • 建议使用压力：0.1 kgf/cm²

  • 流量公差：± 10% @ 0.1 ± 0.05 kgf/cm²

  • 异物通过径：40mm

  • 产品应用：

      ● 清洗：气体洗净等。

      ● 冷却：气体、液体冷却等。　

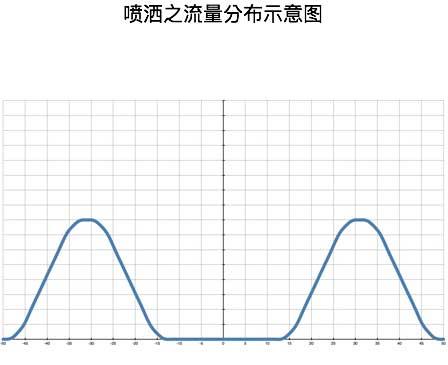

喷洒形状 及 流量分布示意图


规格

请根据以下资讯订购您所需喷嘴产品


如何订购LORRIC喷嘴

  • • 依照您在压力，流量，角度的需求，找到对应的流量代码。
  • • 利用以下订购范例的资讯提供方式与我们沟通与订购您所需的喷嘴。
  •   訂購範例：

单位
选择
  • *
  • *
  • *
  • *
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1-1/2" 0.05
kgf/cm²		 0.07
kgf/cm²		 0.1
kgf/cm²		 0.2
kgf/cm²		 0.3
kgf/cm²		 0.5
kgf/cm²		 0.7
kgf/cm²		 1
kgf/cm²		 2
kgf/cm²
120 v
 84.9 100 120 170 208 268 317 379 537
122 v 86.3 102 122 173 211 273 323 386 546
147 v 104 123 147 208 255 329 389 465 657
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1-1/2" 0.005
MPa
 0.007
MPa		 0.01
MPa		 0.02
MPa		 0.03
MPa		 0.05
MPa		 0.07
MPa		 0.1
MPa		 0.07
MPa
120 v 85.7 101 121 171 210 271 321 383 321
122 v 87.1 103 123 171 213 275 326 390 326
147
 v 105 124 148 210 257 332 393 469 393
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1-1/2" 0.05
bar		 0.07
bar 		0.1
 bar 		 0.2
 bar 		 0.3
 bar 		 0.5
 bar 		 0.7
 bar 		 1
 bar 		 2
 bar
120 v 85.7
 101 121 171 210 271 321 383 542
122
 v 87.1 103 123 171 213 275 326 390 551
147
 v 105 124 148 210 257 332 393 469 664
喷角 流量代码 牙口尺寸 压力对应流量 压力对应流量
1-1/2" 0.5
psi		 1
psi 		 1.5
psi		 2
psi		 5
psi		 7
psi		 10
psi		 15
psi		 30
psi
120 v 18.8 26.6 32.6 37.6 59.4 70.3 84.1 103 146
122
 v 19.1 27.0 33.1 38.2 60.4 71.5 85.5 105 148
147
 v 23.0 32.6 39.9 46.0 72.8 86.1 103 126 178
  • * 标准压力：红字标明。
  • * 若您是使用手持式装置，为了方便使用，我们只会显示3种压力下的对应流量，如果需要更多不同压力下的流量资料，请使用电脑浏览本网站。
材质






我们对材质的三大保证
金属
我们使用整块锻造棒材，以车削方式，制成刚硬耐用的金属产品
塑料
我们保证绝不使用回收材料，以维持塑料产品的高品质与高表现
高品质保证
所有材料均向全球一级供应商采购，各材料均附上材证证明高品质
尺寸
牙规
(BSPT) 		 尺寸(mm)  重量(g)
  A     B    C    D
1-1/2" 165 175 119 26 376

安装
简单两步骤! 轻松搞定喷嘴安装!
步驟一

喷管钻与喷嘴同尺寸之母牙开口

步驟二

若需要更好的防漏

请在喷嘴牙口上缠上铁氟龙止泄带

喷嘴牙口对准喷管上母牙开口

将喷嘴以顺时针方向旋入母牙开口

完成

完成安装
