FP-AS510 AxleSense轴感应专利IoT概念蹼轮式流量计

获台湾美国等多国专利, 经SGS检验符合欧盟RoHs规范, LORRIC 台湾製造, 搭载专利 AxleSense 轴感应技术, 量程较它牌提升2倍, 可侦测叶片消失造成的零流量问题, 大灯号与大萤幕便于现场管理
应用于
PCB湿制程 面板业│半导体业│水处理业│食品业│染整业│化工业│不含大颗粒之废水

下载单页目录

 产品说明书

产品特性

什么是“蹼轮式流量计”?
又称叶轮式流量计。近似水车叶片结构,偏心放置,流体经过使之转动,在叶片上嵌入磁性金属物质,便可以提取出脉冲形式的信号,利用感应器进行感应,透过讯号计算旋转圈数,接续将流速转为流量。

轮式流量计算方法:每脉冲流量 × 脉冲数 ÷ 时间= 瞬间流量

专利「AxleSense 轴感应」技术
LORRIC 改良了原本位于叶片上的感应磁铁,将量测原理从感应叶片上磁铁经过感应器的时间差,改为叶片的转向,创造出「轴感应叶片」。搭配 LORRIC 重新设计的流量演算法,推出专利「AxleSense 轴感应」技术,此技术将可大幅提升其对极端微小流量的感测能力,以及叶片异常的即时监测能力。

流量侦测范围更广 (最大范围可达 0.15 m/s~10m/s)

传统蹼轮式流量计因感测磁铁设计于叶片上,在管内液体低流速时,流量感测有着极大误差甚至侦测不到。LORRIC 蹼轮式流量计,使用轴感应技术,借由转向侦测流量,因此,在低流速下,仍可灵敏地感受着叶片的转动,且持续地低误差监测流量,提供使用者更广泛的应用环境。

*最低流速可能因为配管管径、流体系数等因素而有些微差异。

主动智能侦测因叶片消失所造成零流量问题

当流量计侦测不到流量时,可能肇因于泵浦、管线、设备本身、或是蹼轮式流量计因结晶或磨耗而断裂所造成的叶片脱落与损坏问题,LORRIC 专利「AxleSense 轴感应」技术可主动即时侦测叶片异常,提供现场管理者明确的叶片异常资讯,让流量计不再只是被动的只显示零流量。对于导入工业4.0的使用者,将 LORRIC 蹼轮式流量计的详细异常资讯与工厂管理系统整合,能帮忙现场人员快速排除流量异常的问题。

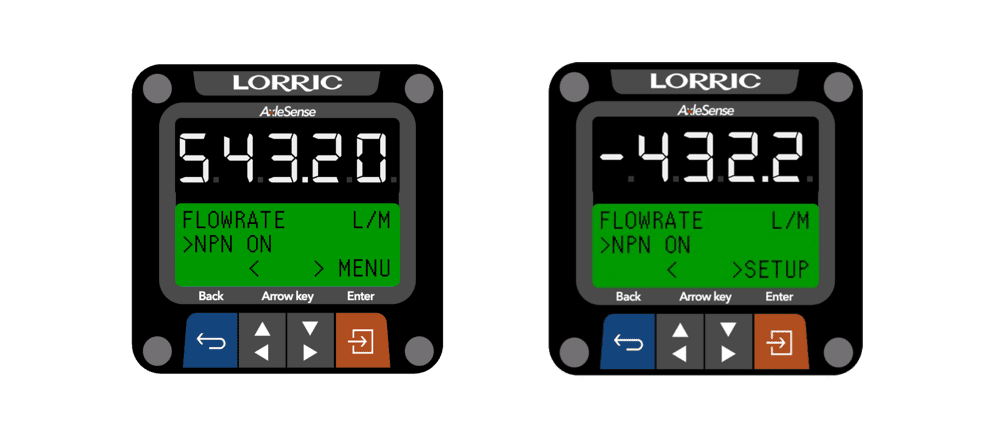

双向流侦测功能

 LORRIC专利「AxleSense 轴感应」技术以叶片的转向来侦测流量的原理,可同时提供管线内液体流向资讯,并将其与工厂管理系统整合,便于现场管理。

即时侦测因叶片现况提供完整预测保养资讯

厂房设备众多且复杂,其中任一设备的故障牵一发而动全身,完整与仔细的定期保养不可或缺。定期保养时,整场停机,根据检查表详细检视与维护,相当耗费时间成本,因此,保养资讯完整性实践确实性将是决定“定期保养”效率与否的关键。在 IoT 与工业 4.0 (industry 4.0) 的概念下,LORRIC 专利“AxleSense 轴感应”技术即时侦测与搜整叶片各项状态数据,提供 LORRIC 蹼轮式流量计预期保养资讯,以各类讯号输出方式与厂房中控系统沟通,将可于每次定期保养时,提供完整保养资讯,以防止设备突如其来的故障,现场管理更为确实。(看更多)

可选仅搜集指定单向流量数据,排除反向流量数据

蹼轮流量计于运作时,会因使用者关闭液体出流,或排水时的流场晃动,导致流量计蹼轮的反向转动现象,并输出流量讯号,此讯号可视为假讯号,一般来说,使用者会以自行撰写的程式去判断并校正假讯号。LORRIC 专利 AxleSense 技术,在厂房整体设备运作管理上,无需额外程式,即可提供排除反向流量数据的功能,杜绝假讯号,使其具有高准确度的流量监测能力。

➔搭载专利「AxleSense 轴感应」的 LORRIC 蹼轮式流量计与传统蹼轮式流量计的比较







高大亮绿红橘三色警示灯号与大数字显示



◉ 大块高亮度LED萤幕,远处即可随时监测流量数据,无须刻意接近



绿橘三色灯号 绿色-正常的感测状态红色-重大异常;橘色-萤幕显示非即时感测数据,无论使用者距离多远,均可因着灯号颜色的变换而即刻察觉设备之异常与否。









LCD/LED 子母双萤幕设计,双萤幕监测让工作 1+1>2

全球发明专利申请中



◉ 双萤幕显示:LED-5 位数 LED / LCD- 16x3 LCD 背光显示。



◉ 大面积高亮度LED萤幕观测流量数字:LED的高亮度,利于远距观监测,且因其显示上的限制,数字显示优于文字,在LORRIC的设计思维下,思考使用场景的痛点,我们将安排大块面LED萤幕,来显示以数字资讯为主的流量监测,使用者即使在远处,仍可即时清晰观测当下流量而无需刻意靠近。



◉ LCD萤幕利于显示更多复杂的文字细节:蹼轮式流量计最初的设定对往后流量监测结果有着决定性的影响,设定的易用性相当重要,除了软体接口外,萤幕清晰度与按钮设计,会使得有时装置在相对利用狭小空间装置的流量计,有着更容易完成设定工作的优势。LORRIC 蹼轮式流量计双萤幕中的LCD萤幕担任流量计的设定作业,LCD萤幕可乘载更多文字细节的特性下,使用者容易清晰辨识各设定选项,利于顺利迅速完成流量计设定之设定。









符合市场主流规格的三件式设计



◉ LORRIC 蹼轮式流量计仪表、叶片机座、配管的三件式设计规格符合市场主流,在可重新配管的情景下,将流量计整套更新可以提供更准确的流量侦测。在无法重新配管的情境下,可直接沿用旧有配管,省去重新配管所需耗费的额外成本。



◉ 蹼轮式叶片可独立更换。









LORRIC 切削级三通管坚固耐用,管壁尺寸稳定无波浪状不易渗漏,表面完整无缝



◉ LORRIC 三通管:将押出棒材,以车削方式,制成耐用的三通管,尺寸稳定可靠,管壁平滑无波浪状,可使扰动降低,量测精度较高。车削押出的塑料,强度较射出品更高,更没有包封、短射及结合线。



◉ 他牌三通管:一般技术以塑胶射出制作,因熔化的塑胶会被压缩成形,愈厚的部分收缩愈大,造成管壁表面不平整,并呈现波浪状(如中间图圆圈处),导致管路截面积不一致及流体不稳定,进一步影响计算结果并容易渗漏。另外,射出品常见的包封、短射及必然存在的结合线都是结构上较弱处(如右图箭头处),在长期使用上容易从这些位置损坏。









其他重要特性

正/ 负/ 净流量及过去14日每日累积记录 非制程设施的基础设施里,一般来说不会有PLC进行系统监控工作,LORRIC蹼轮流量计提供了下列几种流量监控数据累计:正流量/ 负流量/ 净流量,您可设定其一作为过去14日之历史数据 (数据最多可显示10位数数字)。同时,因配备备用电池,即使设备暂时断电,也可保持日期不乱。
萤幕可根据垂直或水平配管转换方向 无论您是水平或是垂直配管,LORRIC 蹼轮式流量计表头萤幕显示面板,均可根据配管方向调整萤幕观视方向,方便不同配管情境之流量监测之用。





完整易懂的使用教学

LORRIC 于不同平台上提供详细的产品说明:使用者可以借由手机查看电子式的说明书,现场作业的便利性增高;透过 LORRIC 劳力克优酷频道的教学影片让使用者更了解操作流程,LORRIC 增加使用者对产品说明的易用度,提高作业效率。


FP-AS510 蹼轮式流量计 产品说明书

包含产品的安全须知、硬体/韧体的版本说明、量测原理及设计使用情景、保固、产品外观、、、等的详细使用说明。

➔蹼轮流量计说明书_2.0版

➔蹼轮流量计说明书_2.0版 (英文版)

优酷频道- LORRIC 劳力克

蹼轮流量计的操作设定,详细的步骤让使用者可以观看影片同时执行设定。

➔观看并订阅影片






与市面上其他量测原理进行比较

 面积式
一般蹼轮式

 LORRIC

蹼轮式

 电磁式

非侵入

超音波式

管损
非破坏安装
精确度 中高 最高
测双向流
是否会堵塞 会阻塞 会阻塞 会阻塞 不阻塞 不阻塞
可测流体 气液体 液体 液体 有导电率液体  液体(包含有机物)
价格 中小管径最低价

中低价位

价格随管径增加

中低价位

价格随管径增加

高价位

价格随管径增加

中价位

价格不随管径增加





规格
机构规格 量测相关规格 使用者接口
 安装方式 in-line(管段式)

适用流体最大动黏度

300cSt *** 语言 英文、繁简中 (其它可订制)

管内体最高工作温度

UPVC 材质:0~50°C (32~122°F),

更高温请用 PPH 或 PVDF 或 316L 不锈钢*

 适用流体 清水、油或含少量杂质 (<1%) 的化学品  单位

公制- 米、立方米、公升

时间- 秒、分钟、小时、天

英制- 呎、立方呎、UK gallon、US gallon

 主机工作环境温度

-10~60°C

(14~140°F)

 线性度 ± 0.5 % FS (>0.3m/s)
三通管接法

UPVC 插管接头(ASTM, JIS, DIN),

UPVC 内外牙 (BSPT / NPT) 接头,

PPH / PVDF 插焊接头, UPVC / PPH / PVDF Spigot (详见下方订购范例)

 再现性 ± 0.4 % 显示

双萤幕显示:5位数 LED +

3色背光 3行16字符 LCD

 OR 公差 ± 2.5 % OR
 三通管管径  DN15-65 (4分到2吋半) 量测原理 蹼轮

显示有效位数

LED 5位数(显示负号时为4位数)

LCD 10位数(外加正负号及小数点)

蹼轮材质

PVDF 包复磁铁 + 精密陶磁轴承及主轴

流速范围

± 0.3~10 m/s

最大可延伸至 ±0.15~10 m/s****

操作按键 4 键轻触式按键
三通管材质  UPVC / PPH / PVDF (订制)/ 316L 不锈钢*
供电需求 DC 12V to 36V 100mA  暂态数据 瞬时流量、瞬时流速 有线通讯

类比输出自带电 4-20mA (HW1.3以后机种)

Modbus RTU RS485 二线式

光藕开关讯号

(附2米长讯号线)

反应时间 < 0.5 or 1秒  累积数据 跨日累计流量 过去14日每日累计流量
防水等级  IP66** 日期不断电电池  CR2032

316L 不锈钢将预计于2021年出货。

** IP66 的IP是Ingress Protection的缩写,IP等级是针对电气设备外壳对异物侵入的防护等级,IP等级的格式为IPXX,其中XX为两个阿拉伯数字,第一标记数字表示接触保护和外来物保护等级,用来表示防尘,第二标记数字表示防水保护等级,数字越大表示其防护等级越佳。IP66 的6表示:完全防止粉尘进入;6表示:高压泼水无伤害。

*** 本机出厂以常温水做校正。与水不同黏度的流体会导致校正值不准确,也可能会使最小及最大流速改变。

**** 最低流速可能因为配管管径、流体系数等因素而有些微差异。










请根据以下资讯订购您所需的流量计产品

如何订购LORRIC流量计?

  • • 蹼轮式流量计包含:主机、三通管、以及蹼轮,三通管与蹼轮需确认尺寸与材质
  • • 请利用以下订购范例的资讯提供方式与我们沟通与订购您所需的蹼轮式流量计三通管与蹼轮
  •
  • • 三通管+蹼轮组 (三通管一般会与蹼轮一同出货) :
  •




  • • 蹼轮 (单独订购蹼轮才需依此范例下订型号) :
  •
  •

  •



     蹼轮流量计订制范例与对应描述
     型号  描述
     FP-P020CSJV     3/4" UPVC 三通管 日规 Spigot 接头,Viton O-ring + UPVC 轮座,PVDF 蹼轮,Viton O-ring + FP-W010CFV
     FP-P050CUTV     2" UPVC 三通管 Union 由任 台规接头,Viton O-ring + UPVC 轮座,PVDF 蹼轮,Viton O-ring + FP-W010CFV
     FP-P020CUEE     3/4" UPVC 三通管 Union 由任 欧规接头,EPDM O-ring + UPVC 轮座,PVDF 蹼轮,EPDM O-ring + FP-W010CFE

table
管径、流速、流量对照表



单位
选择
  • *
  • *
管径 流速对应流量 流速对应流量
0.3
m/s
1
m/s
3
m/s
6
m/s
10
m/s
1/2" 3.6 12.1 36.2 72.4 120.6
3/4" 5.7 18.8 56.5 113.1 188.5
1" 8.8 29.5 88.4 176.7 294.5
1-1/4" 13.6 45.3 135.9 271.7 452.9
1-1/2" 22.6 75.4 226.2 452.4 754.0
2" 36.8 122.6 367.7 735.4 1225.7
2-1/2" 65.4 217.9 653.7 1307.4 2179.0
管径 流速对应流量 流速对应流量
1
ft/s
3
ft/s
10
ft/s
20
ft/s
30
ft/s
1/2" 0.95 2.84 9.47 18.94 28.41
3/4" 1.66 4.99 16.62 33.24 49.86
1" 2.69 8.08 26.94 53.88 80.81
1-1/4" 4.66 13.99 46.62 93.24 139.86
1-1/2" 6.35 19.04 63.45 126.91 190.36
2" 10.46 31.38 104.59 209.18 313.77
2-1/2" 17.54 52.63 175.43 350.86 526.29



➔看『如何依据流量、流速与管径选出适合的流量计?』

尺寸
由令形式的 UPVC 三通管尺寸(mm)
A B C D E F G H
¾" 168 100 32.6 41.9 60 50.5 115.7 85.7
1" 168 100 40.6 50 60 60 115.7 85.7
1¼" 210 114 50.2 59.6 65 75.6 127 89.2
1½" 218 120 56 65.7 70 83 134 92.5
2" 269.5 133.3 72 81 81 99.7 148.8 99




套管形式的 UPVC 三通管尺寸(mm)
A B C D E F
2½" 160 70 76 92 106.5 152.5

主机尺寸(mm)
I J
63 63








安全规范:

1. 保固期过后,产品的电子元件会因时间、作业环境而老化,长期使用下,请使用者视产品的情况更换新品。

2. 请勿将产品长期操作在 LCD 背光呈现橘灯及红灯状态,以避免产品损坏并造成相关损失。



LORRIC 贩售的设备不适用于以下用途:

1. 安装于核能相关设施或作为核能相关活动之用。

2. 安装于具针对人体施以医疗行为之设备且设备内之流体会在医疗行为过程中与人体任一部位接触。

3. 其他未载明于用途内的一切不当用途。

若使用者将购自于 LORRIC 的设备用于上述不当用途与行为,该使用方式所造成的任何后果,如:人员的伤害、其他设备的损害、LORRIC 售出设备的损害等,将无法归责于 LORRIC,使用者需自行负责;若因使用者对 LORRIC 所售出的不当使用所造成 LORRIC 的权益与名誉受损,LORRIC 将保留对使用者求偿的权利。



蹼轮异常警示功能的使用限制:

蹼轮异常的警示功能,仅作为辅助现场人员加速判断设备异常发生原因之用,由于工作环境中,有许多无可预期的环境与其他变因,或因工作现场周遭相关设备所造成的磁场干扰,此功能将可能因此失效,请勿将此功能作为设备或设施中重大或安全相关唯一信号来源。详细问题排除,请联络 LORRIC 以获得进一步的协助。
